DMX

DMX, voluit Digital Multiplex, is een digitaal communicatiesysteem dat binnen de podiumtechniek gebruikt wordt om verlichting en andere technische toestellen aan te sturen. Via een DMX-signaal kan een lichttafel informatie sturen naar bijvoorbeeld lampen, dimmers, moving lights, rookmachines of LED-armaturen. Elk toestel krijgt een eigen DMX-adres zodat het individueel of in groepen bestuurd kan worden.

DMX is een protocol met 512 kanalen met elk een waarde tussen de 0 en 255. Een led armatuur gebruikt vaak meerdere kanalen voor bijvoorbeeld kleur en dimmer terwijl een conventioneel licht enkel een dimmer kanaal heeft.

Belangrijk om te weten is dat DMX 1 kant op werkt. Het stuurt een waarde per kanaal naar de spot. Op de spot of dimmerkast moet zelf worden ingesteld naar welke kanalen deze luistert.

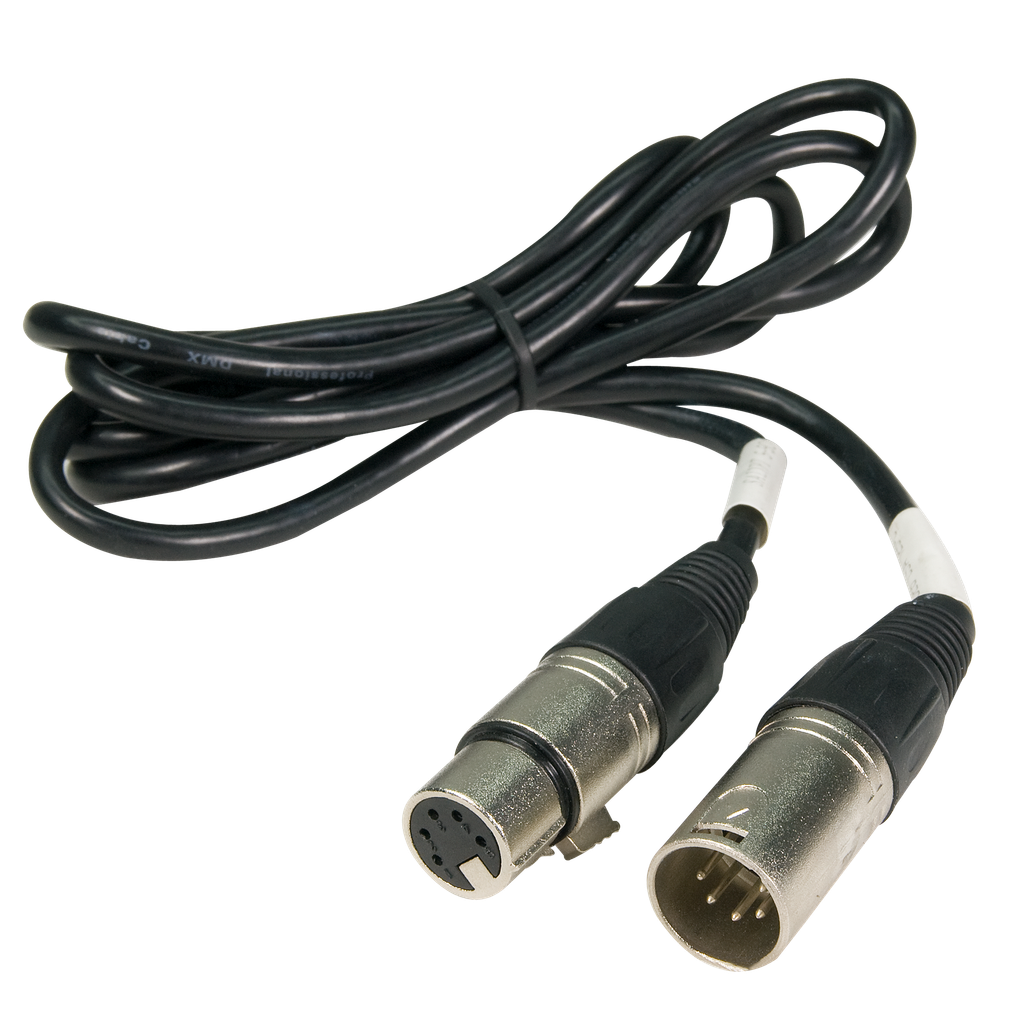

Een voorbeeld van DMX is dat het kan worden doorgelust tussen apparaten. Hiermee hoeven er geen aparte kabels getrokken te worden naar elke spot. Een fout die vaak wordt gemaakt is dat er geen terminator wordt gebruikt. Wanneer er een lange lijn van spots aan elkaar hangt via DMX kan het signaal op het einde van de lijn terugkaatsen en dit kan storingen veroorzaken. Hiervoor dient een DMX terminator, dit is een adapter die in de DMX out van de laatste spot aangesloten dient te worden. Deze bevat een kleine condensator die de signalen opvangt zodat deze niet terug kunnen kaatsen. Probeer om problemen te voorkomen om zo weinig mogelijk dmx apparaten door te lussen.

In de praktijk is het vaak gemakkelijker om eerst na te denken over waar de kans het grootst is waar de fout zit. Daarna kan het ook helpen om eerst te kijken welke stap het makkelijkst is om te controleren. Dit kan tijd schelen.
